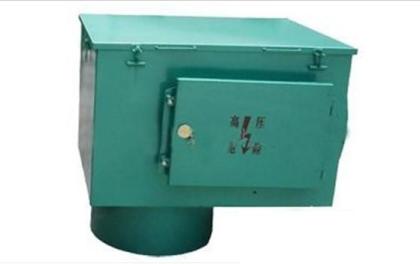

ST7G系列电除尘高压隔离开关箱

返回列表发布人：zjyingli 发布时间：2022-04-26 15:07:59

产品说明产品参数一.技能参数产品型号额定事情电压(KV) 额定事情电流(A) ST7G-72/3-2S-X 72 3 二.利用条件 1.海拔不高出2000米 2.环境温度不高于±50℃,不低于-40℃ 3.氛围相对湿度≤95%(30±2℃) 4.安置环境应无导电尘土,不含有腐化金属的气体及爆炸伤害的介质存在,并且无剧烈振动. 三.布局情势与作用 A.形状箱由箱体.顶盖.操作门.出入线连接圈等部件组成.各开启处都镶有橡胶密封嵌条,箱身反面开有观察孔,便于观察形状闸刀的到位环境. B.开关箱的顶盖与操作门上都配有宁静连锁装置,起到宁静掩护作用,有利于宁静维修和保养. C. 隔离开关由二级带有高压绝缘支柱的传动机构,一组接地装置等组成,二组绝缘支柱的顶部各有一把闸刀,起到相互连接和接地的作用,隔离开关安置在箱体内,由传动轴与手轮相连接,箱体接纳高等氨基烤漆,具有户外防风防雨扣作宁静等特点. D. 开关底座上装有2只LX12-2低压行程开关(根据用户必要可加装指示灯),分别控制电源.电场和接地的到位指示(附:行程开关接线图) 四.举措原理与利用要领 (1).举措原理:操动手轮转动传动轴,使高压绝缘支柱旋转寄托底座内的定位装置,使其顶部的闸刀精确打入打仗座内,接通所需的事情位置. (2).利用要领:根据指示针所指的铭牌位置,向另一块铭牌位置到60°到位. (3).形状箱顶盖装有宁静锁,若遇到检修隔离开关时,应先开启操作门并转动手轮,使二把闸都处在接职位地方置,才可开启顶盖宁静锁并打开顶盖,即可查抄和维修. 五.安置要领 A.外形(见图) B.开关箱有A.B型二种,根据电除尘器高压引入方位确定所需型号牢固在电除尘器顶部. C.开关箱的进口端与高压硅整流器相连接,出口端与电除尘器大绝缘子室相连接. D.开关绝缘子接线接纳直径为10毫米圆铜棒(用户自备),接地接纳10毫米以上的铜线连接,接地电阻不应大于4欧姆. 六.维修保养 1.高压开关箱因安置在户外,每隔二年应重新油漆一次，防止箱体腐化. 2. 当手轮转动若非常时,应及时查抄以免破坏别的部件，开关应定期维修.保养.高压绝缘子底部的轴承,每隔二年举行拆洗,并上润滑脂,连结手轮的转动机动,切换到位.
